JTSCSVG系列低壓動態混合型無功補償裝置

1、概述

隨著電力電子裝置的應用日益廣泛，使得電網中的諧波污染日趨嚴重。在居民配電網中，隨著居民生活水乒的提高，變頻空調、電梯、電腦等設備大量使用，以及工業用戶中具有沖擊負荷的電弧煉鋼爐、軋鋼機等不斷投入電網，造成了一系列的負面影響，如電網功率因數下降、波形畸變、電壓波動、諧波干擾等，給電網帶來額外負擔并影響供電質量。JTSCSVG系列低壓動態混合型無功補償裝置,利用晶閘管投切開關(或電子復合開關)、濾波電抗器、電容器構成的TSC型SVC回路和靜態無功發生器SVG組合而成的動態混合型無功補償補償裝置，具有響應速度快、補償精度高，能系統性地解決配電網線路無功傳輸損耗，抑制電壓波動和閃變，消除無功倒送，提升配電網電力供應輸送能力， 提高配電設備利用效率，提升配電系統的動態品質和暫態穩定性，減低分布式新能源接入對配電網的影響等方面具有顯著效果。動態混合型補償采用模塊化設計，集成度高、運維方便，具有數據終測及“三遙”功能，智能化程度高，運行*、穩定、可靠，適合電氣化鐵道、軌道交通、工礦企業、石油天然氣、汽車、冶金鋼鐵、水處理、通訊、辦公大樓、市政、醫院、住宅、供配電系統等較為復雜的配電網建設需要。

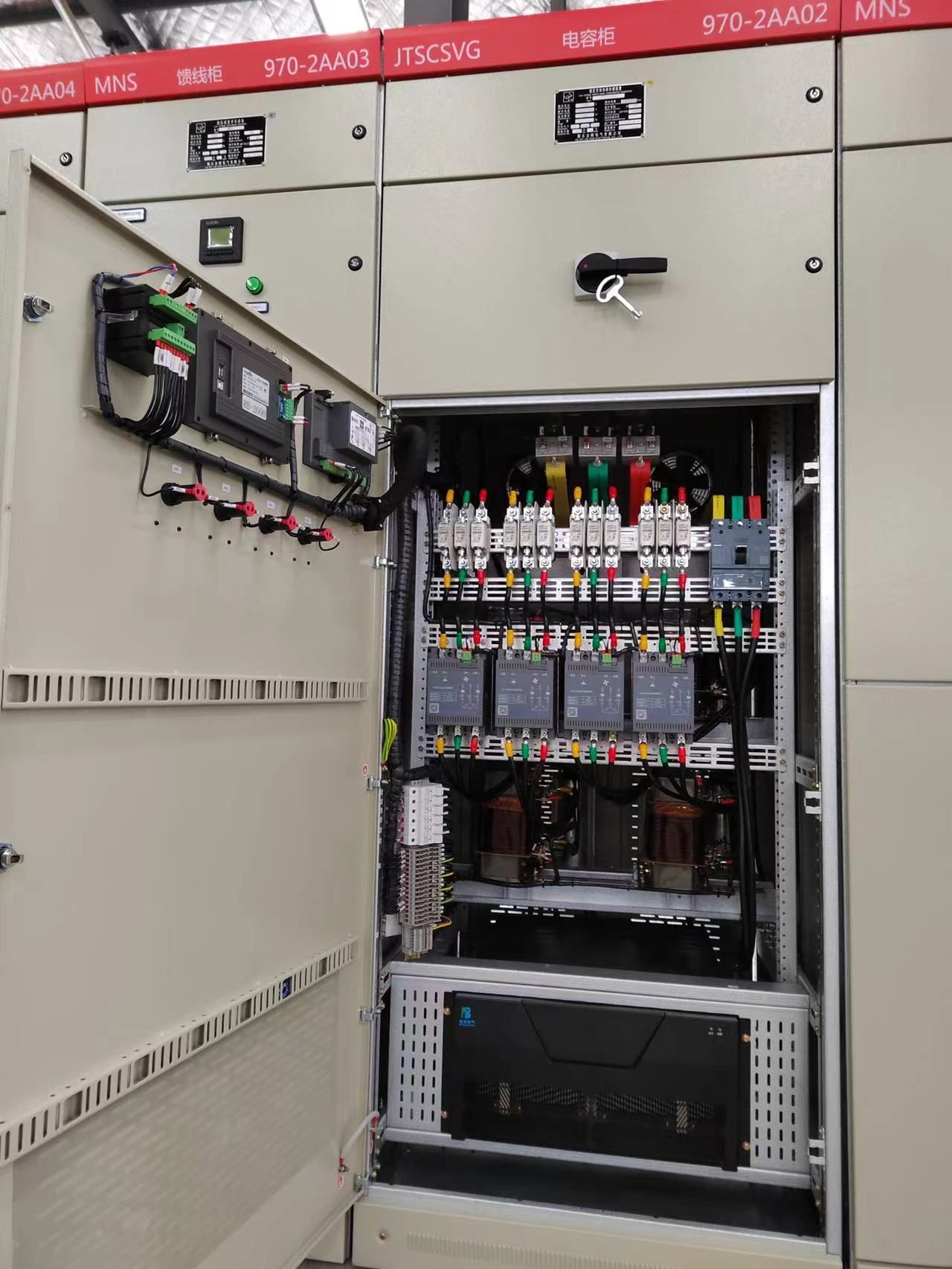

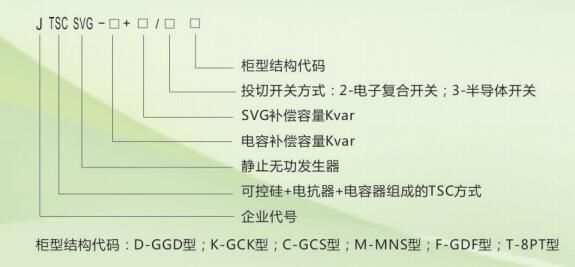

2、型號含義

3、執行標準

GB 7251.1-2013 低壓成套開關設備和控制設備第1部分總則

GB/T7251.12-2013 低壓成套開關設備和控制設備第2部分: 成套電力開關和控制設備

GB/T15576-2020《低壓成套無功功率補償裝置》

T/CPSS 1001-2019《低壓混合 式動態無功補償裝置》

T/CPSS 1001-2018《低壓配電網有 源不平衡補償裝置》

JB/T10695-2007《低壓無功功率動態補償裝置 》

GB/T7251.12-2013《低壓成套開關設備》

JB/T 9663-1999《低壓無功功率自動補償控制器》

JB/T 11067-2011《低壓有 源電力濾波裝置》

NB/T 42057-2015《低壓靜止無功發生器》

NB/T 41006-2014《低壓有源無功綜合補償裝置》

GB 12747.1-2004《自愈式低電壓并聯電容器》

DL/T1216-2013《配電網靜止同步補償裝置技術規范》

DLT 379-2010 低壓晶閘管投切濾波裝置技術規范

GB/T4208-2017外殼防護等級 ( IP代碼)

GB2682-81 電工成套裝置中的指示燈和按扭的顏色

4、使用條件

4.1、裝置為戶內安裝;

4.2、安裝運行地區的海拔高度不超過1000m 8

4.3、使用環境溫度為-5°C~ +40C，而且在*內平均溫度不超過+35°C ;

4.4、相對濕度不大于85% (在25°C時) ;

4.5、安裝場所無有害氣體或蒸汽，且無導電性塵埃，無易燃易爆危險品;

4.6、安裝場地無劇烈震動和沖擊;

4.7、與垂直面的傾斜度不超過5度;

4.8、裝置的適用條件超過上述要求，需另行設計。

5、系統結構

JTSCSVG系列低壓動態混合型無功補償裝置采用柔性交流輸電技術結合傳統TSC型SVC無功補償控制技術和以大功率電壓型逆變器為核心，通過調節逆變器輸出電壓的幅值和相位，或者直接控制交流側電流的幅值和相位,迅速吸收或發出所需的無功功率，實現快速動態調節無功功率的SVG設計而成，通過*的協調控制技術，經核心控制系統實現統一控制。 動態混合無功補償裝置是一種兼具有瞬時補償特性和穩態補償特性的新型電力電子無功補償裝置，動態混合無功補償裝置一次圖如圖所示。

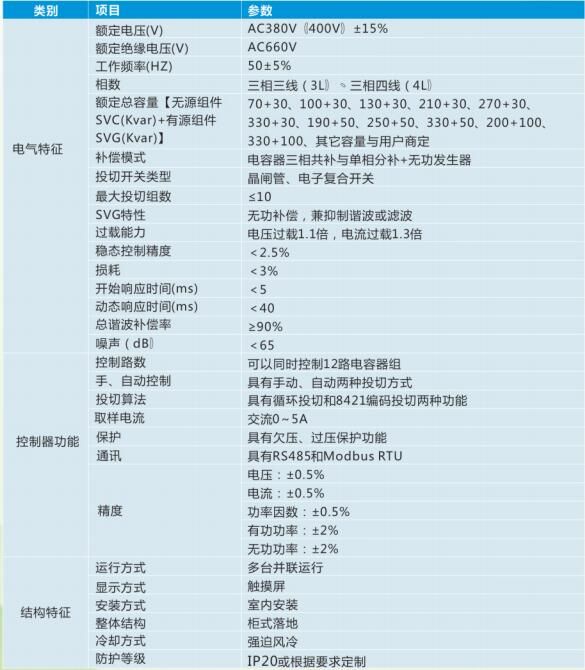

6、技術參數

7、訂貨須知

7.1、單線系統圖。

7.2、投切開關類型:電子復合開關、晶閘管開關。

7.3、TSC補償方式:三相補償、單相補償、三相與單相結合的混合補償。

7.4、SVG補償特性:抑制諧波、濾波。

7.5、電容器容量及SVG容量。

7.6、柜體排列圖、平面布置圖(或并柜圖)。

7.7、主母線的型號規格。

7.8、柜體顏色。
