JHGQ高壓固態軟起動裝置

1、概述

JHGQ系列高壓固態軟啟動裝置,采用DSP技術、 控制技術、光纖傳輸技術,電力電子技術等融為一體開發的高性能、多功能、智能化的新型電動機軟啟動裝置,它由多個晶閘管通過串并聯而成,通過改變晶閘管的導通角來控制輸出電壓的大小,滿足電動機起動過程中不同的電流、電壓要求廣泛應用于工廠、市政等領域中的中高壓電動機的起動、停止、和控制

2、功能與特點
1、采用32位數字信號處理器,控制實時監測、可靠*
2、高速光纖傳輸技術,抗干擾能力強,高壓部分與控制部分完全隔離,裝置*可靠
3、組件式結構、模塊化安裝,維護簡單方便
4、具有雷電過電壓、操作過電壓保護,動態、靜態均壓保護
5、電流、電壓測量
6、過電流、過載、缺相、三相不平衡、晶閘管故障保護等保護功能
7、大屏幕液晶顯示屏,顯示直觀、操作簡單
8、RS485通訊( Modbus Rtu通訊協議),可與上位機聯網控制;
9、多種起停方式:限流軟起動、電壓斜坡起動、自由停車、軟停車。

3、使用范圍
1、電壓范圍:AC3.0-10KV;
2、功率范圍:200KW-10000KW
3、頻率:50Hz±2Hz
4、相序:在輸入相序和輸出相序完全相同的情況下工作;
5、負載類型:三相高壓鼠籠型交流電動機

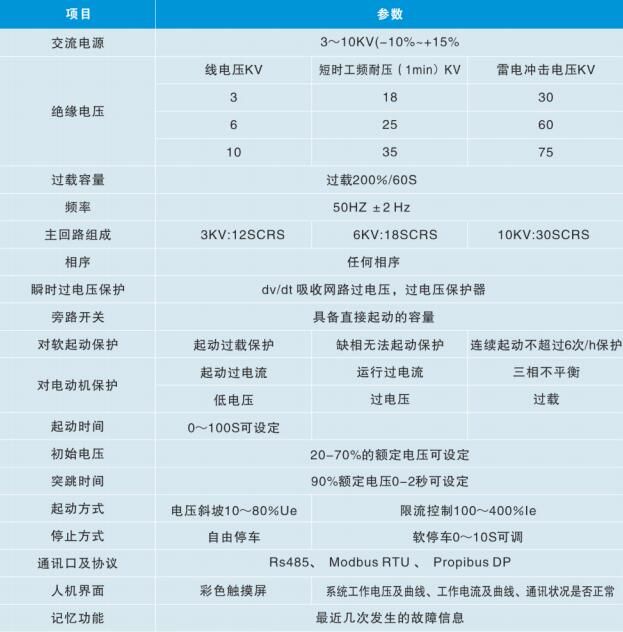

4、主要技術指標

以上圖片由湖北金頓軟啟動設備廠家提供

5、訂貨須知
用戶訂貨時需提供下列資料:
1、電動機型號、額定功率、額定電壓、額定電流、額定轉速
2、負載類型;
3、設備主回路進出線方式;
4、設備布置方式。
